產(chǎn)品中心

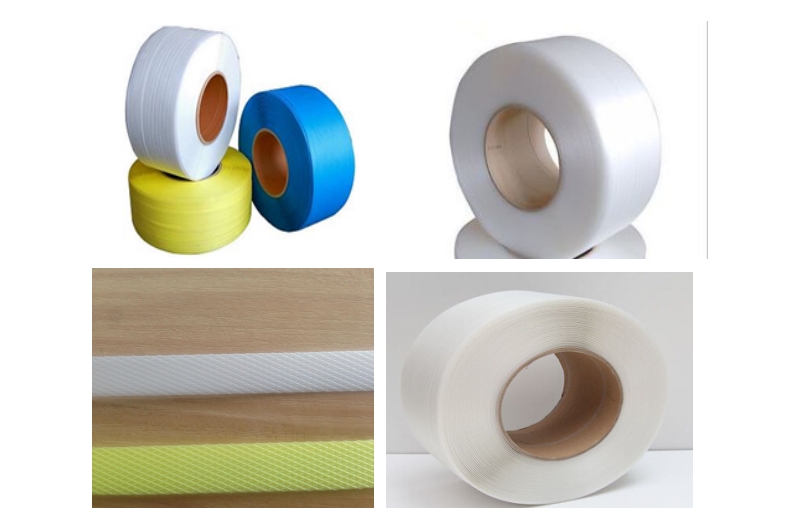

PP打包帶

PP學名聚丙烯，以聚丙烯為原料生產(chǎn)的一種質(zhì)量較輕的環(huán)保打包帶，用于全自動打包機、半自動打包機、手工打包機等，適合捆扎數(shù)公斤至數(shù)百公斤重的紙箱或托盤包裝較輕的物體。

1、原料：PP打包帶的主要原料是聚丙烯拉絲級樹脂為無色透明固狀顆粒，比重0.93。

2、特點：可塑性好，耐彎曲，斷裂拉力強，材質(zhì)較輕，色澤鮮艷，使用方便。

諾邦在打包帶行業(yè)率先采用長度來計量,真正有效的為用戶降低成本。

???率先采用長度來計量單位使用成降20％相同重量的打包帶相比長20％－30％左右
采用純PP原料擠出拉絲125／60單位拉力達到150公斤粘合大于12公斤十公斤使用長度

打包帶規(guī)格型號：

產(chǎn)品特點：

原材料完全采用全新純聚丙稀材料（無再生料）。產(chǎn)品機械物理性能更穩(wěn)定，每米克重均勻，帶子寬窄及帶子厚薄穩(wěn)定，產(chǎn)品的偏斜度不超過15mm/m；整體使用性能提高。

產(chǎn)品優(yōu)點:

1.誤差微小，寬度誤差不大于0.3mm,厚度誤差不大于0.05mm

2.粘合效果好，因采用純料，說以更容易熱合

3.打包帶外觀亮麗、透明，賞心悅目。有效提高包裝檔次

生產(chǎn)流程：

PP打包帶生產(chǎn)流程：配料拌料——塑料粒加熱熔化——擠出入水形成帶胚——加熱拉伸成型——壓花——加熱及冷卻（定型處理）——收卷——包裝——入庫。

8、機用帶的技術參數(shù)：

寬度公差 ±0.6mm

厚度公差 ±0.05mm

斷裂拉力（純料）

9mm×0.6mm≥750N

12mm×0.6mm≥1000N

13.5mm×0.6mm≥1125N

15mm×0.6mm≥1250N

斷裂伸長率≤ 25%

偏斜度 ≤ 30mm/m

外表應色澤均勻，花紋整齊清晰，無明顯污染、雜質(zhì)，不開裂、無損傷、穿孔等缺陷。

拉力參數(shù)

1、12mm寬 0.6mm厚規(guī)格的純料PP打包帶其斷裂拉力 > 1000N 伸長率：< 20>

2、13.5mm寬 0.6mm-0.8mm厚規(guī)格的純料PP打包帶其斷裂拉力： 1000N－1500N 伸長率：<20>

3、15.5mm寬 0.6mm-0.8mm厚規(guī)格的純料PP打包帶其斷裂拉力： 1500N －2000N 伸長率：<20>

4、19mm寬 0.6mm-0.8mm厚規(guī)格的純料PP打包帶其斷裂拉力： 2000N －3000N 伸長率：<20>

如何鑒別打包帶質(zhì)量

判斷PP打包機帶質(zhì)量有如下標準：

1、打包機帶要韌性好，把PP打包機帶反復折，韌性不好的容易折斷。花紋問題，花紋一定要美觀，不要出現(xiàn)壓偏的情況。

2、PP打包機帶一般白色的（其它顏色要鮮艷）質(zhì)量要好，因為這些不容易摻舊料。

3、打包機帶要有光澤度，這樣的打包機帶一般是全料生產(chǎn)的。拉力穩(wěn)定。打包機帶摻粉子的話光澤度會大打折扣的。

4、打包機帶的寬度，寬度誤差一般正負0.3mm。這樣的打包機帶生產(chǎn)中下料均勻，質(zhì)量也會相對均勻的，不會出現(xiàn)時好時壞的狀況。

5、有的打包機帶外面是全新料，中間夾填充料（極差），只要剪開看斷面可以看到里面黑心的就是質(zhì)量差。

打包機帶的顏色問題，打包機帶等級不同不好說的。透明打包機帶是目前最好的打包機帶。打包機帶質(zhì)量的好壞完全取決于聚丙烯的純度，聚丙烯的純度越高打包機帶的拉力越好

打包帶成本核算方法
技能參數(shù):
